Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia

Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia

Dettagli:

Luogo di origine: DongGuan della Cina
Marca: Taida
Certificazione: ISO9001,SGS,ROHS,REACH,UL
Numero di modello: 20241026-20

Termini di pagamento e spedizione:

Quantità di ordine minimo: 200 pezzi
Prezzo: communication
Imballaggi particolari: Prima sacchetti in PE e poi schiuma in cartone ecc.
Tempi di consegna: 4-5 giorni per la produzione di campioni; 10-15 giorni per la produzione di merci in lotti
Termini di pagamento: Western Union, T/T, Paypal
Capacità di alimentazione: 80000 +pcs +un mese
Parla Adesso. Chiacchierata

Informazioni dettagliate

Materiale: Poliesteri o policarbonati o altri Colore: Pantone, RAL CMYK, RGB
Pitch di Connect: 1.0MM,1.25MM,2.54MM Altre sostanze: 3M467 adesivi o altri
Tipo di pulsante: Cupole di metallo in rilievo Tipo di connettore: connettore femminile
opzioni di circuito: FPC, piastra d'argento o scheda PCB Struttura: 6 Strati
Dimensione: Disegno personalizzato Stampa: Stampa a schermo
Evidenziare:

Interruttore di pulsante tattile ad alta efficacia

,

3*5 Tasto tattile

,

Matrix Taste Push Button Switch

Descrizione di prodotto


Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia



Un pulsante tattile è un tipo di pulsante che fornisce un feedback tattile quando viene premuto.Questi interruttori sono comunemente utilizzati in vari dispositivi elettronici e applicazioni a causa della loro affidabilità e natura user-friendlyEcco alcune caratteristiche chiave:

Applicazioni

  • Elettronica di consumo: utilizzato in telecomandi, tastiere e altri dispositivi portatili.
  • Apparecchi domestici: Comune nei forni a microonde, nelle lavatrici e in dispositivi simili.
  • Apparecchiature industriali: impiegati nei comandi e nei pannelli delle macchine.

Caratteristiche chiave

  • Risposte tattili: Forniscono un notevole "clic" o resistenza quando viene premuto, indicando che l'interruttore è stato attivato.
  • Dimensioni compatte: Tipicamente piccoli e facili da integrare in diversi progetti, che li rendono adatti a varie applicazioni.
  • Basso consumo energetico: Ideale per dispositivi a batteria in quanto richiedono una potenza minima per funzionare.
  • Durabilità: progettati per resistere a un certo numero di cicli (spesso migliaia), rendendoli di lunga durata.

Tipologie

  • Interruttore momentaneo: si attiva solo quando viene premuto e ritorna allo stato originale quando viene rilasciato.
  • Interruttore di chiusura: Rimane nell'ultima posizione fino a quando non viene premuto nuovamente, alternando tra due stati.


Descrizioni:



Materiale di rivestimento--- per rivestimento anteriore o facciale
Poliesteri Policarbonato

1 Altamente versatile per l'imbossatura
2 Altamente resistente alle sostanze chimiche
3 Migliore durata
4 Per uso interno ed esterno

1 ampia gamma di finiture e spessori delle superfici
2 Più conveniente
3 Per uso interno ed esterno
4 molti Lexan etichetta scegliere

Imbrossatura---Si può inserire un rivestimento grafico o un circuito in rilievo per inserire cupole in acciaio inossidabile in metallo per una buona tattilità quando si preme. Lascia spazio per i tasti meccanici e fornisci indicazioni tattili
Imbrossatura su piedistallo Fabbricazione a partire da materiali di cui al capitolo 85 Imbrossatura di cuscini Disegni in rilievo
Finestre o LCD---Per funzioni di visualizzazione
Finestre a colori stampati come rosso, nero e così via Finiture trasparenti
Le chiavi
Taste tattili: cupole metalliche o copole poli, cupole metalliche di diametro e pressione diversi Taste non tattili: punto argento stampato sul circuito
LED---LED in miniatura: bianco, verde, rosso, blu, giallo, arancione e altri
EL e sensori o induttori---L'EL può essere illuminato ovunque, ovunque si voglia, e i sensori possono essere usati come LED.
Cavi--- è l' estensione del circuito e la comunicazione con il dispositivo
Cavo di argento conduttivo per serigrafia Cavo placcato in rame/poliammide o FPC Cavo per PCB
Tipi di connettore---1 forza di inserimento zero ((ZIF) con 0,5 mm,1.0MM,1.25 mm di passo; 2 connettore femminile con 2,54 mm di passo; 3 connettore maschile
Protezione--- per la funzione di protezione
Sigillazione della guarnizione/impermeabilità: proteggere i conduttori dall'umidità e dagli spruzzi EMI/RFI/ESD Protezione: utilizzare una protezione in foglio di alluminio /poliestere elettricamente conduttivo trasparente ITO per proteggere
Adesivo posteriore--- utilizzano principalmente la marca di colla di montaggio a doppio lato 3M degli USA.
Piastra posteriore--- Utilizzo in alluminio, policarbonato, acrilico o PMMA
Colore corrispondente--- PMS o RAL È meglio, CMYK o RGB può anche essere ok se si può fornire PMS O RAL
Tolleranze standard:+/- 0,2MM





Indice di prestazione

Ambiente Temperatura di funzionamento -40°C a +80°C (-40° a 176°F)
  Temperatura di conservazione -40°C a +85°C (-40° a 185°F)
  Umidità 40°C, dal 90% al 95% per 240 ore
  Vibrazione 20G al massimo.
Meccanica Forza di azionamento Non tattile da 60 a 300 g (2 oz a 10 oz)
    Toccabile da 150 a 400 g (6 oz a 14 oz)
  Colpo di commutatore Non tattili da 0,1 a 0,5 mm
  L'aspettativa di vita Toccante da 0,6 a 1,5 mm
    Azionamenti non tattili > 5 milioni
    Azionamenti tattili > 1 milione
Altri dispositivi Tensione di funzionamento 35 volts al massimo
  Corrente di funzionamento di tensione di 1000 V o superiore a 1000 V
  Potenza di funzionamento 1 watt massimo
  Resistenza del circuito 10 ohm a 500 ohm, a seconda delle dimensioni e del layout
  Resistenza all'isolamento 100 M ohm a 100 V di corrente continua
  Resistenza dielettrica > 250 VRM (50-60 Hz 1 minuto)
  Contatto Bounce ≤ 5 millisecondi











Altra mostra fotografica:

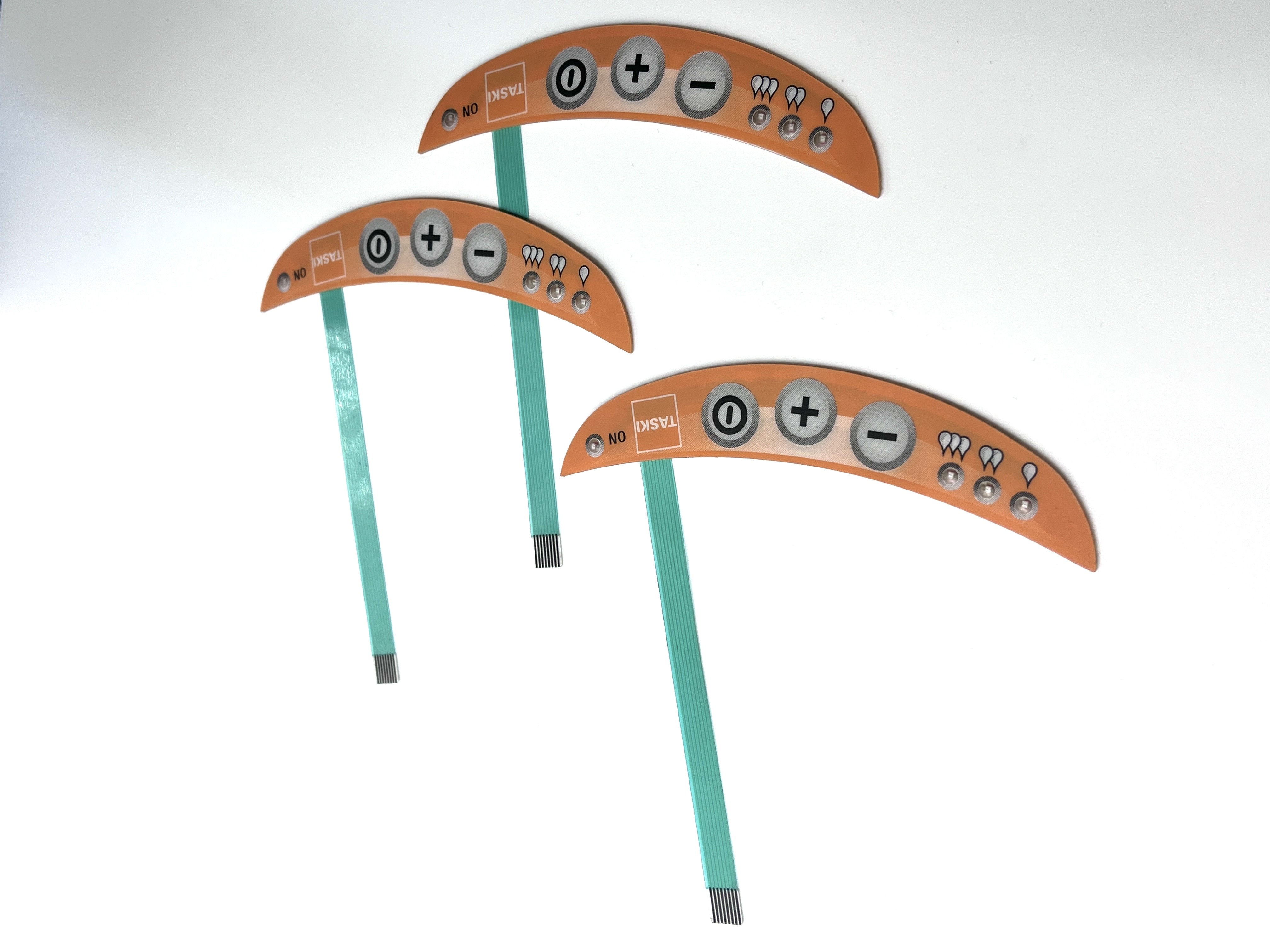

Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia 0
 Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia 1Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia 2Matrice 3*5 Rim Embossing Touch Push Button Switch con elevata efficacia 3
