Interruttore elettronico smd tattile con LED colorato incorporato

Interruttore elettronico smd tattile con LED colorato incorporato

Dettagli:

Luogo di origine: DongGuan della Cina
Marca: Taida
Certificazione: ISO9001,SGS,ROHS,REACH,UL
Numero di modello: 20241030-01

Termini di pagamento e spedizione:

Quantità di ordine minimo: 100 pezzi
Prezzo: communication
Imballaggi particolari: Prima sacchetti in PE e poi schiuma in cartone ecc.
Tempi di consegna: 4-5 giorni per la produzione di campioni; 10-15 giorni per la produzione di merci in lotti
Termini di pagamento: Western Union, T/T, paypal
Capacità di alimentazione: 9000 p.c. + mese
Parla Adesso. Chiacchierata

Informazioni dettagliate

Materiale: Poliestere o policarbonato, silicone o altro Colore: Pantone, RAL CMYK, RGB
Pitch di Connect: 1.0MM,1.25 mm.20,54 mm o 0,5 mm,0.3 mm di ventre Altre sostanze: 3M adesivo o altro materiale
Tipo di pulsante: Poli-cúpula o cupola metallica Tipo di connettore: ZIF, connettore femminile o maschile
Forma in rilievo: Rim embossing, Pollow embossing opzioni di circuito: FPC, piastra d'argento o scheda PCB
Tipo di LED: 08050603 Colore LED: Verde, giallo, blu o altri
Evidenziare:

Interruttore elettronico SMD con pulsante tattile

,

Interruttore smd tattile personalizzato

,

LED Smd Tastevole Tasto Spinta

Descrizione di prodotto


Interruttore elettronico smd tattile con LED colorato incorporato



Caratteristiche chiave

  • Risposte tattili: Quando vengono premuti, producono un clic o un urto notevoli, che indicano che l'interruttore è stato attivato.
  • Basso profilo: Molti interruttori tattili SMD hanno un profilo basso, il che aiuta a creare disegni più snelli.
  • Varietà di forze di azionamento: Disponibile in diverse forze di azionamento, consentendo ai progettisti di scegliere in base alle esigenze dell'esperienza utente.
  • Dimensioni compatte: Gli interruttori tattili SMD sono progettati per occupare lo spazio minimo sulla scheda, rendendoli ideali per dispositivi elettronici compatti.
  • Durata di vita: generalmente destinato a un certo numero di cicli (ad esempio, 100.000 presse), garantendo la durata.

Specificativi comuni

  • Classificazione dei contatti: in genere destinati a basse tensioni e correnti (ad esempio, da 50mA a 100mA a 12V).
  • Temperatura di funzionamento: generalmente progettati per funzionare in un intervallo compreso tra -20°C e +85°C.
  • Dimensioni: varia ampiamente, spesso nell'intervallo da 3 mm x 3 mm a 6 mm x 6 mm.
  • Tipo di montaggio: montatura superficiale, adatta per il montaggio automatico.

Applicazioni

  • Dispositivi medici: presente in strumenti medici compatti.
  • Elettronica di consumoUtilizzato in dispositivi come smartphone, telecomandi e fotocamere.
  • Apparecchiature industriali: comune nei pannelli di controllo e nelle macchine.

Considerazioni di selezione

Quando si sceglie un pulsante SMD tattile, si deve considerare quanto segue:

  • Dimensione e impronta: Assicurarsi che si adatti alle specifiche di progettazione del vostro PCB.
  • Forza di azionamento: Scegliere in base all'esperienza dell'utente prevista.
  • Classificazione elettrica: Assicurarsi che sia in grado di gestire la tensione e la corrente nella vostra applicazione.
  • Condizioni ambientali: prendere in considerazione eventuali esigenze specifiche di temperatura o umidità.




Specificità:

Materiale di rivestimento--- per rivestimento anteriore o facciale
Poliesteri Policarbonato

1 Altamente versatile per l'imbossatura
2 Altamente resistente alle sostanze chimiche
3 Migliore durata
4 Per uso interno ed esterno

1 ampia gamma di finiture e spessori delle superfici
2 Più conveniente
3 Per uso interno ed esterno
4 molti Lexan etichetta scegliere

Imbrossatura---Si può inserire un rivestimento grafico o un circuito in rilievo per inserire cupole in acciaio inossidabile in metallo per una buona tattilità quando si preme. Lascia spazio per i tasti meccanici e fornisci indicazioni tattili
Imbrossatura su piedistallo Fabbricazione a partire da materiali di cui al capitolo 85 Imbrossatura di cuscini Disegni in rilievo
Finestre o LCD---Per funzioni di visualizzazione
Finestre a colori stampati come rosso, nero e così via Finiture trasparenti di finestre o tagliate fuori
Le chiavi
Taste tattili: cupole metalliche o copole poli, cupole metalliche con diametro e pressione diversi Chiavi non tattili: punto argento stampato
LED---LED in miniatura: bianco, verde, rosso, blu, giallo, arancione e altri
EL e sensori o induttori---L'EL può essere illuminato ovunque, ovunque si voglia, e i sensori possono essere usati come LED.
Cavi--- è l' estensione del circuito e la comunicazione con il dispositivo
Cavo di argento conduttivo per serigrafia Cavo placcato in rame/poliammide o FPC Fabbricazione a partire da prodotti di base
Tipi di connettore---1 Zero forza di inserimento ((ZIF) con 0,3MM,0.5MM,1.0MM,1.25 mm di passo; 2 connettore femminile con 2,54 mm di passo; 3 connettore maschile
Protezione--- per la funzione di protezione
Sigillazione della guarnizione/impermeabilità: proteggere i conduttori dall'umidità e dagli spruzzi EMI/RFI/ESD Protezione: utilizzare una protezione in foglio di alluminio /poliestere elettricamente conduttivo trasparente ITO per proteggere
Adesivo posteriore--- utilizzano principalmente la marca di colla di montaggio a doppio lato 3M degli USA.
Tolleranze standard:+/- 0,2MM
Colore corrispondente--- PMS o RAL È meglio, CMYK o RGB




 Indice di prestazione

Ambiente Temperatura di funzionamento -40°C a +80°C (-40° a 176°F)
  Temperatura di conservazione -40°C a +85°C (-40° a 185°F)
  Umidità 40°C, dal 90% al 95% per 240 ore
  Vibrazione 20G al massimo.
Meccanica Forza di azionamento Non tattile da 60 a 300 g (2 oz a 10 oz)
    Toccabile da 150 a 400 g (6 oz a 14 oz)
  Colpo di commutatore Non tattili da 0,1 a 0,5 mm
  L'aspettativa di vita Toccante da 0,6 a 1,5 mm
    Azionamenti non tattili > 5 milioni
    Azionamenti tattili > 1 milione
Altri dispositivi Tensione di funzionamento 35 volts al massimo
  Corrente di funzionamento di tensione di 1000 V o superiore a 1000 V
  Potenza di funzionamento 1 watt massimo
  Resistenza del circuito 10 ohm a 500 ohm, a seconda delle dimensioni e del layout
  Resistenza all'isolamento 100 M ohm a 100 V di corrente continua
  Resistenza dielettrica > 250 VRM (50-60 Hz 1 minuto)
  Contatto Bounce ≤ 5 millisecondi











Altre foto mostrano:

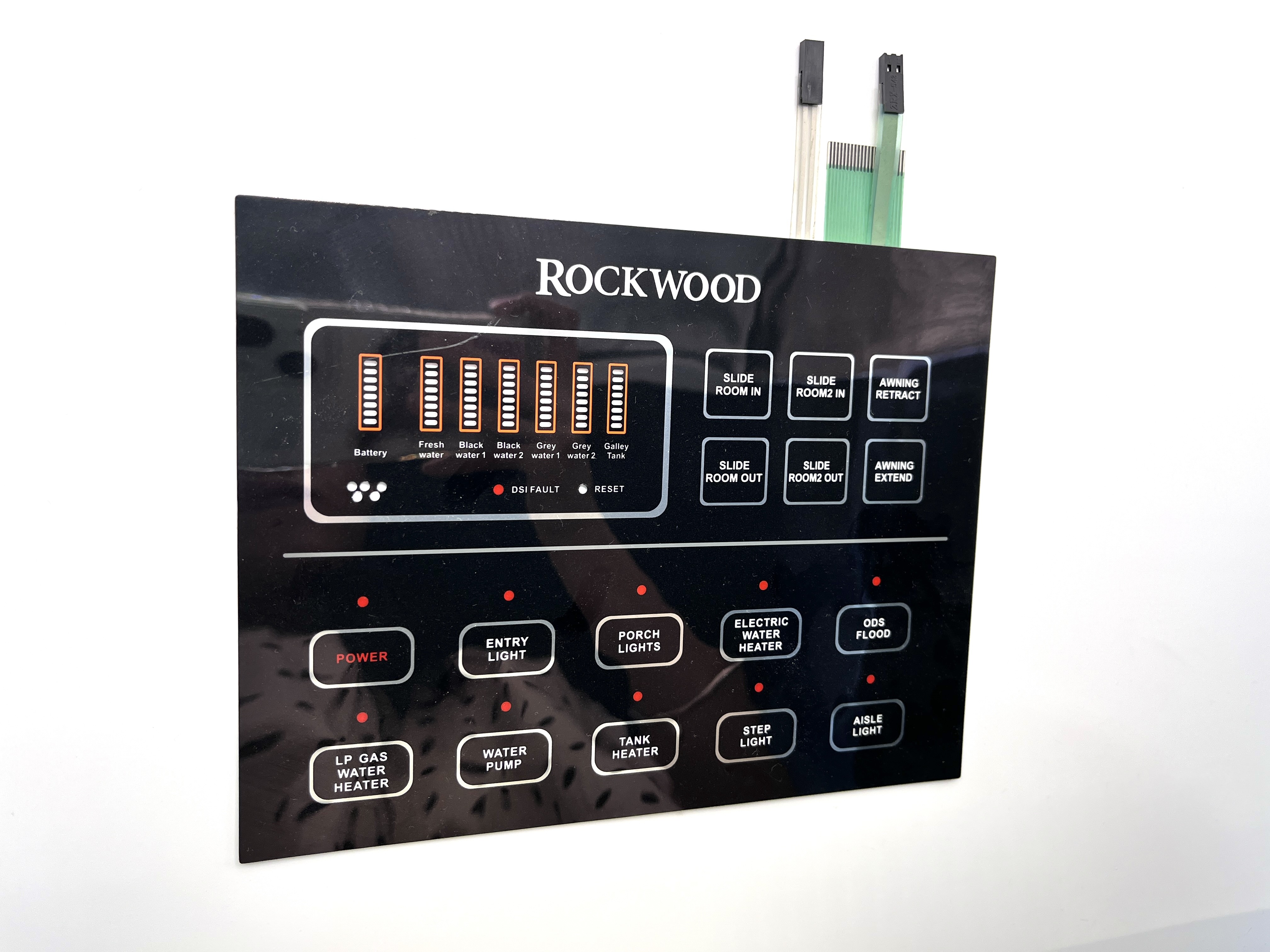

Interruttore elettronico smd tattile con LED colorato incorporato 0Interruttore elettronico smd tattile con LED colorato incorporato 1Interruttore elettronico smd tattile con LED colorato incorporato 2
