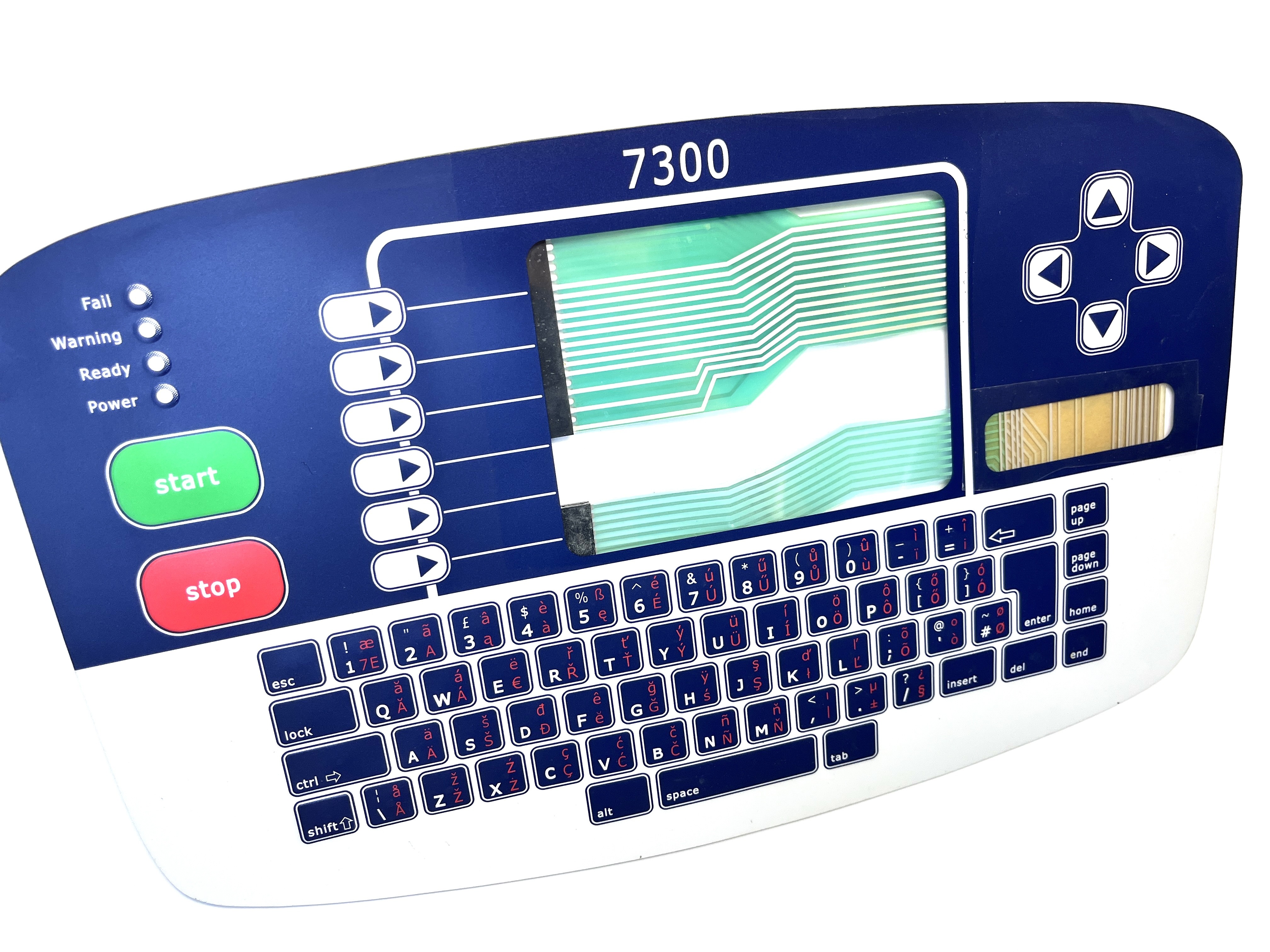

Un pulsante di un clic, pannello di commutazione del tastierino con cavo di rame flessibile.
Dettagli:
| Luogo di origine: | DongGuan della Cina |
| Marca: | Taida |
| Certificazione: | ISO9001,SGS,ROHS,REACH,UL |
| Numero di modello: | 20241101-02 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | communication |
| Imballaggi particolari: | Prima sacchetti in PE e poi schiuma in cartone ecc. |
| Tempi di consegna: | 4-5 giorni per la produzione di campioni; 10-15 giorni per la produzione di merci in lotti |
| Termini di pagamento: | Western Union, T/T, Paypal |
| Capacità di alimentazione: | 10000 +pcs +un mese |
|
Informazioni dettagliate |
|||
| Materiale: | Poliesteri o policarbonati o altri | Colore: | Pantone, RAL CMYK, RGB |
|---|---|---|---|
| Pitch di Connect: | 1.0MM, 1.25MM, 2.54MM o 0.5MM | Altre sostanze: | 3M467 adesivi o altri |
| Tipo di pulsante: | Cupola del metallo | Tipo di connettore: | connettore femminile |
| opzioni di circuito: | Cavo flessibile in FPC | Categoria: | Interruttori |
| Forma in rilievo: | Rim embossing, Pollow embossing | Finitura superficiale: | Tessitura di velluto o lucente a scelta |
| Forma: | Personalizzato | Stampa: | Stampa a schermo |
| Evidenziare: | Un solo clic del pulsante Embossed Keypad Switch Panel,Pannello di commutazione del tastiera in rilievo,Cable di rame flessibile Embossed Keypad Switch Panel |
||
Descrizione di prodotto
Un pulsante di un clic, pannello di commutazione del tastierino con cavo di rame flessibile.
Considerazioni
- Integrazione: Deve essere compatibile con altri sistemi, potenzialmente utilizzando protocolli come RS-232, I2C o comunicazione wireless.
- Progettazione dell'interfaccia utente: Il layout deve essere intuitivo, in modo che gli utenti possano facilmente comprendere e utilizzare il pannello.
- Durabilità: particolarmente importante in ambienti industriali; i pannelli devono essere impermeabili o resistenti alla polvere.
Caratteristiche di esempio
- Illuminazione di fondo: per la visibilità in condizioni di scarsa illuminazione.
- Meccanismo di feedback: come bip o vibrazioni per confermare l'input.
- Layout personalizzabile: Gli utenti possono programmare funzioni specifiche su diversi pulsanti.
Componenti
- MicrocontrolloreIl cervello del pannello che elabora gli input dai tasti e invia comandi ad altri dispositivi.
- Fonte di alimentazione: Può essere alimentato da batterie o collegato a una rete elettrica, a seconda dell'applicazione.
- Buttoni/tasti: possono essere tattili, a membrana o capacitivi, permettendo agli utenti di inserire comandi.
- Indicatori LED: spesso utilizzato per fornire un feedback visivo sullo stato del dispositivo o del sistema (ad esempio, accensione/spena).
Applicazioni
- Controllo dell'accesso: utilizzato nei sistemi di sicurezza per inserire codici per sbloccare porte o sistemi.
- Automazione domesticaControlla luci, termostati e sistemi di sicurezza.
- Controlli industriali: gestisce macchine o processi in ambienti produttivi.
Descrizioni del prodotto:
| Materiale di rivestimento--- per rivestimento anteriore o facciale | ||||||||
| Poliesteri | Policarbonato | |||||||
1 Altamente versatile per l'imbossatura | 1 ampia gamma di finiture e spessori delle superfici | |||||||
| Imbrossatura---Si può inserire un rivestimento grafico o un circuito in rilievo per inserire cupole in acciaio inossidabile in metallo per una buona tattilità quando si preme. Lascia spazio per i tasti meccanici e fornisci indicazioni tattili | ||||||||
| Imbrossatura su piedistallo | Fabbricazione a partire da materiali di cui al capitolo 85 | Imbrossatura di cuscini | Disegni in rilievo | |||||
| Finestre o LCD---Per funzioni di visualizzazione | ||||||||
| Finestre a colori stampati come rosso, nero e così via | Finiture trasparenti | |||||||
| Le chiavi | ||||||||
| Taste tattili: cupole metalliche o copole poli, cupole metalliche di diametro e pressione diversi | Taste non tattili: punto argento stampato sul circuito | |||||||
| LED---LED in miniatura: bianco, verde, rosso, blu, giallo, arancione e altri | ||||||||
| EL e sensori o induttori---L'EL può essere illuminato ovunque, ovunque si voglia, e i sensori possono essere usati come LED. | ||||||||
| Cavi--- è l' estensione del circuito e la comunicazione con il dispositivo | ||||||||
| Cavo di argento conduttivo per serigrafia | Cavo placcato in rame/poliammide o FPC | Cavo per PCB | ||||||
| Tipi di connettore---1 forza di inserimento zero ((ZIF) con 0,5 mm,1.0MM,1.25 mm di passo; 2 connettore femminile con 2,54 mm di passo; 3 connettore maschile | ||||||||
| Protezione--- per la funzione di protezione | ||||||||
| Sigillazione della guarnizione/impermeabilità: proteggere i conduttori dall'umidità e dagli spruzzi | EMI/RFI/ESD Protezione: utilizzare una protezione in foglio di alluminio /poliestere elettricamente conduttivo trasparente ITO per proteggere | |||||||
| Adesivo posteriore--- utilizzano principalmente la marca di colla di montaggio a doppio lato 3M degli USA. | ||||||||
| Piastra posteriore--- Utilizzo in alluminio, policarbonato, acrilico o PMMA | ||||||||
| Colore corrispondente--- PMS o RAL È meglio, CMYK o RGB può anche essere ok se si può fornire PMS O RAL | ||||||||
| Tolleranze standard:+/- 0,2MM | ||||||||
Struttura della tastiera a membrana comune scegliere:
Altra mostra fotografica:
Indice dei prodotti:
Tensione di funzionamento: 35V DC
Corrente di funzionamento: 100mA 1W
Resistenza di contatto: < 100 Ohm
Resistenza a circuito aperto: ≥ 10MΩ a 100V
Temperatura di funzionamento: piatta/cúpula metallica: da -20°c a +80°c
Temperatura di conservazione: piatta/cúpula metallica: -40°C +80°C
Aspettativa di vita Tipo piatto ≥ 5,000,000 volte Tipo tattile≥1,000, 000 volte
Colpo di commutazione: da 0,1 a 0,6 mm
Riduzione di contatto: da 5 a 30 ms
Tolleranza della forza di azionamento: +/- 20 a 45 g
Rapporto tattile: FC > 40%
Umidità di funzionamento: fino al 95% RH
I nostri servizi:
1 Rispondere alla sua richiesta entro 24 ore lavorative
2 Disegno personalizzato è disponibile, OEM e ODM sono i benvenuti
3 personale esperto risponde a tutte le domande in inglese professionale e fluente
4 La soluzione esclusiva e unica può essere fornita ai nostri clienti dai nostri ingegneri e personale ben addestrati e professionisti
5 Buon servizio, alta qualità, test di tutti i beni e tempi di consegna brevi
6 possiamo fare qualsiasi forma, dimensione, colore, tecnologia come pulsante, LED montato, sensore montato, e così via in base alla vostra richiesta
7 Prima delle merci in massa, forniremo il campione per la vostra approvazione, prima di provare, disegneremo l'opera d'arte per la vostra conferma prima,entrambi sono al fine di ridurre il costo dei beni di massa per voi
