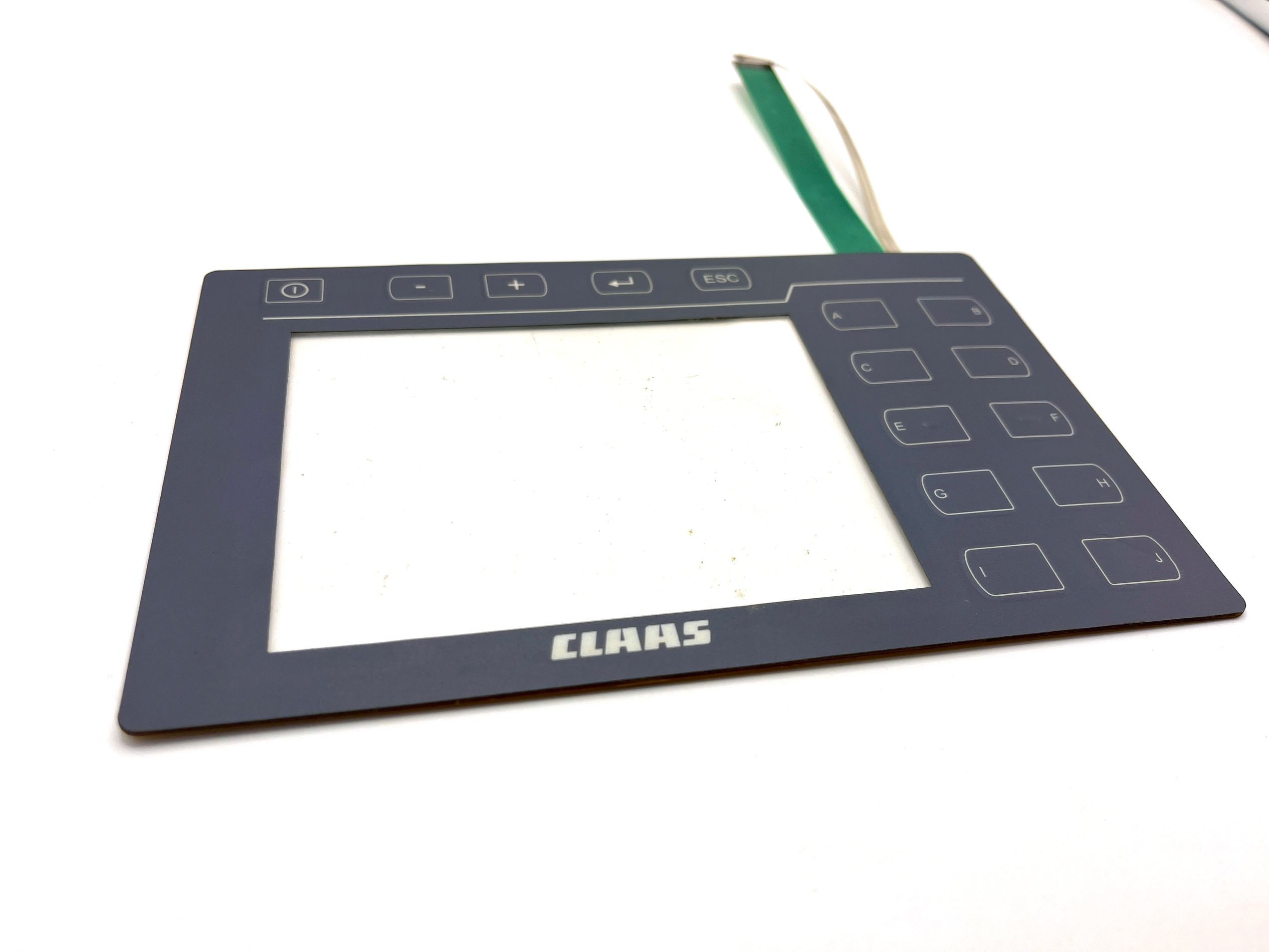

Tastiera flessibile da 1.0 mm con adesivo 3M
Dettagli:
Place of Origin: | DongGuan of China |
Marca: | Taida or custom design |
Certificazione: | ISO9001,SGS,ROHS,REACH,UL |
Model Number: | 20250331-02 |
Termini di pagamento e spedizione:
Minimum Order Quantity: | 300 pcs |
---|---|
Prezzo: | communication |
Packaging Details: | PE bags first and Foam in Carton and etc |
Delivery Time: | 4-5 days for Samples making ;10-15 days for Batch goods |
Payment Terms: | Western Union, T/T,PAYPAL |
Supply Ability: | 30000 +pcs +a Month |
Informazioni dettagliate |
|||
Material: | Polyester or Polycarbonate or others | Color: | Pantone, RAL, CMYK ,or others |
---|---|---|---|
Pitch of Connect: | 1.0MM or others | Adhesive: | 3M467 3M468 adheisve or others |
circuit options: | silver flex circuit or FPC etching circuit | Connector brand: | ZIF connector or Female connector |
Evidenziare: | Interruttori adesivi a membrana 3M,1Interruttori a membrana a passo di 0,0 mm |
Descrizione di prodotto
Tastiera flessibile da 1.0 mm con adesivo 3M
Struttura e funzionalità
-
Strati: Una tastiera a membrana è composta da più strati:
- Strato superiore: Questa è l'interfaccia utente in cui i tasti sono rappresentati da contorni e simboli stampati su una superficie flessibile.
- Pad di pressione: Sotto lo strato superiore, ci sono compressioni fatte di un materiale sottile e flessibile che contengono tracce di conduttività.
- Strato spaziatore: Questo strato impedisce il contatto tra i cuscinetti di pressione e lo strato inferiore quando i tasti non sono premuti.
- Strato inferioreQuando si preme un tasto, le tracce conduttive entrano in contatto, chiudendo il circuito e inviando un segnale al dispositivo.
-
OperazioneQuando un utente preme un tasto, il pad di pressione crolla, permettendo alle tracce conduttive di toccare e completare il circuito.
-
Meccanismi di feedbackPer migliorare l'esperienza dell'utente, alcuni disegni incorporano un feedback uditivo o visivo, come suoni o luci, per confermare la pressione dei tasti.
Applicazioni
Le tastiere a interruttore a membrana sono ampiamente utilizzate in vari contesti a causa del loro design compatto e della loro durata.
- Apparecchi domestici: come lavatrici, forni a microonde e condizionatori d'aria.
- Apparecchiature industriali: utilizzato nei pannelli di controllo e nei dispositivi medici.
- Elettronica di consumoSi trova in dispositivi come telecomandi e console da gioco.
- Sistemi di punto venditaUtilizzato nelle casse e nei distributori automatici.
Vantaggi
- Progettazione compatta: Le tastiere a membrana sono generalmente più leggere e portatili rispetto alle tastiere meccaniche tradizionali.
- Personalizzazione: possono essere personalizzati per applicazioni specifiche, migliorando l'interazione con l'utente.
- Risparmio economico: Le tastiere a membrana completa offrono una soluzione conveniente per i dispositivi di input per computer
Descrizioni del prodotto:
Materiale di rivestimento--- per rivestimento anteriore o facciale | ||||||||
Poliesteri | Policarbonato | |||||||
1 Altamente versatile per l'imbossatura |
1 ampia gamma di finiture e spessori delle superfici |
|||||||
Imbrossatura---Si può inserire un rivestimento grafico o un circuito in rilievo per inserire cupole in acciaio inossidabile in metallo per una buona tattilità quando si preme. Lascia spazio per tasti meccanici e fornisci indicazioni tattili | ||||||||
Imbrossatura su piedistallo | Fabbricazione a partire da materiali di cui al capitolo 85 | Imbrossatura di cuscini | Disegni in rilievo | |||||
Finestre o LCD---Per funzioni di visualizzazione | ||||||||
Finestre a colori stampati come rosso, nero e così via | Finiture trasparenti | |||||||
Le chiavi | ||||||||
Taste tattili: cupole metalliche o copole poli, cupole metalliche di diametro e pressione diversi | Taste non tattili: punto argento stampato sul circuito | |||||||
LED---LED in miniatura: bianco, verde, rosso, blu, giallo, arancione e altri | ||||||||
EL e sensori o induttori---L'EL può essere illuminato ovunque, ovunque si voglia, e i sensori possono essere usati come LED. | ||||||||
Cavi--- è l' estensione del circuito e la comunicazione con il dispositivo | ||||||||
Cavo di argento conduttivo per serigrafia | Cavo placcato in rame/poliammide o FPC | Cavo per PCB | ||||||
Tipi di connettore---1 forza di inserimento zero ((ZIF) con 0,5 mm,1.0MM,1.25 mm di passo; 2 connettore femminile con 2,54 mm di passo; 3 connettore maschile | ||||||||
Protezione--- per la funzione di protezione | ||||||||
Sigillazione della guarnizione/impermeabilità: proteggere i conduttori dall'umidità e dagli spruzzi | EMI/RFI/ESD Protezione: utilizzare una protezione in foglio di alluminio /poliestere elettricamente conduttivo trasparente ITO per proteggere | |||||||
Adesivo posteriore--- utilizzano principalmente la marca di colla di montaggio a doppio lato 3M degli USA. | ||||||||
Piastra posteriore--- Utilizzo in alluminio, policarbonato, acrilico o PMMA | ||||||||
Colore corrispondente--- PMS o RAL È meglio, CMYK o RGB può anche essere ok se si può fornire PMS O RAL | ||||||||
Tolleranze standard:+/- 0,2MM |
A proposito di Taida.pdf
Altra mostra fotografica:
Proprietà elettriche:
1, tensione di funzionamento: ≤ 50VDC
2, corrente di lavoro: ≤ 100mA
3 Resistenza di contatto: 0,5 ~ 5Ω
4 Resistenza di isolamento: ≥ 100MΩ (100VDC)
5, tensione del substrato: 2kDVC
6, tempo di molla: ≤ 6 ms
7, resistenza del circuito: 60Ω
8, tensione dell'inchiostro isolante: 100VDC
I nostri servizi:
1 Rispondere alla sua richiesta entro 24 ore lavorative
2 Disegno personalizzato è disponibile, OEM e ODM sono i benvenuti
3 personale esperto risponde a tutte le domande in inglese professionale e fluente
4 La soluzione esclusiva e unica può essere fornita ai nostri clienti dai nostri ingegneri e personale ben addestrati e professionisti
5 Buon servizio, alta qualità, test di tutti i beni e tempi di consegna brevi
6 possiamo fare qualsiasi forma, dimensione, colore, tecnologia come pulsante, LED montato, sensore montato, e così via in base alla vostra richiesta
7 Prima delle merci in massa, forniremo il campione per la vostra approvazione, prima di provare, disegneremo l'opera d'arte per la vostra conferma prima,entrambi sono al fine di ridurre il costo dei beni di massa per voi
